Viaduc
Département 43 Haute Loire   carte
177 - Viaduc de la Gagne
Longueur -   184 mètres
Hauteur -   60 mètres
Nombre de voie(s) maxi -  1
Pk - 16,550
LigneLe Puy (Haute Loire) - Langogne (Lozère)
Section élémentaire - Brives Charensac - Landos
Observations - Ouvrage mixte : travée métallique de 60 m encadrée de 9 arches en maçonnerie. Lancé entre les communes de Cussac sur Loire et Solignac sur Loire.
Trois repères de nivellement : 795,031 m, 827,047 m et 830,446 m.

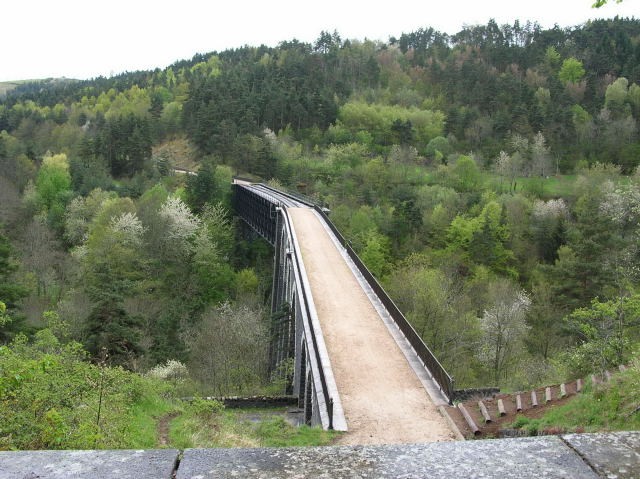

Commentaire photo - Depuis la tête sud du tunnel de Veneyres, le regard porte en direction de Langogne.
Date photo - 05/05/2005
Crédit photo - Olivier CHAMBON
2 images complémentaires
Liste départementale des viaducs
Me joindre
[Haut de page]
Images complémentaires

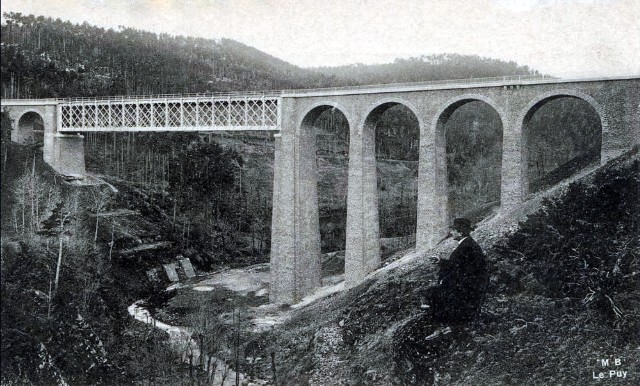

Commentaire image - Edifiés à la même époque, certains bâtiments et ouvrages d'art de la ligne le Puy - Langogne et de la ligne coloniale du Yunnan en Indochine, ont des traits en commun. Il faut dire que Auguste Marie - le père, Ingénieur sur le chantier de la première, devait fournir certains tuyaux, voire les plans-type, à Albert Marie - le fils, Ingénieur dévolu à la construction de la seconde. On parlera de consanguinité entre les deux itinéraires. Un détail : les paliers, sous le tablier métallique du viaduc de la Gagne, ne sont pas des rizières!

Crédit image : Bernard IBRY
[Haut de page] Image complémentaire n° 1

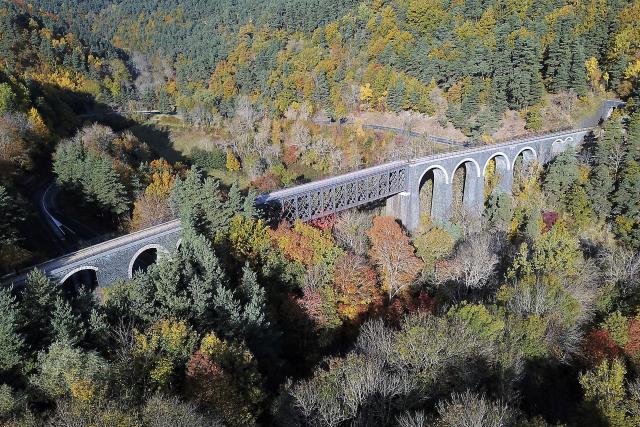

Commentaire image - A l'origine, le viaduc de la Gagne devait comporter sept arches en plein cintre, six de 15 m encadrant une de 20 m. Mais le terrain instable du fond de la vallée en décida autrement, et une travée métallique se substitua in extremis aux arches centrales. Au final, en partant, à droite, du tunnel de Veneyres, on compte deux arches de 8 m, puis quatre arches de 11 m, et enfin trois arches de 11 m.
Date photo : 28/10/2021
Crédit image : Christophe BENOIST
[Haut de page] Image complémentaire n° 2
